「フェノール樹脂板」について

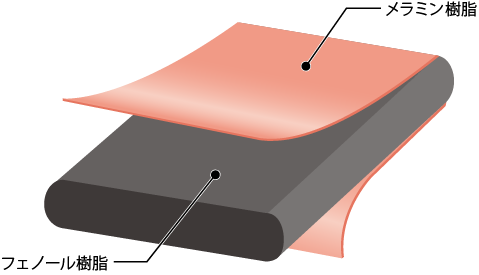

メラミン系フェノール樹脂板
(ソリッドパネル)とは?
メラミン樹脂の表層材とフェノール樹脂板の芯材を高温で一体成型した板です。接着剤を一切使用しておりませんので、フェノール樹脂板はとても環境に優しいのです。無垢材のため、手摺・ペーパーホルダー等の取付補強は要りません。
![](/kenso/phenol/img/melamine_img_01.png)

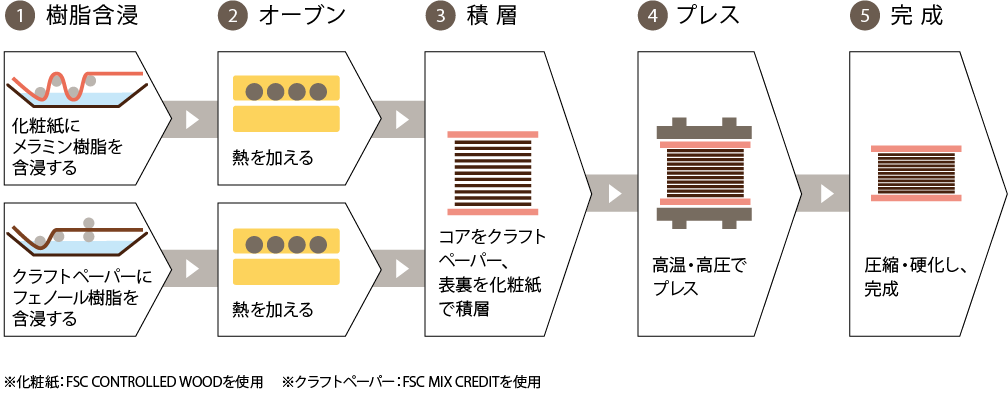

製造工程
![製造工程図](/kenso/phenol/img/melamine_img_02.png)
用途
不特定の方が利用する公共施設のトイレスペースで、多く採用されています。

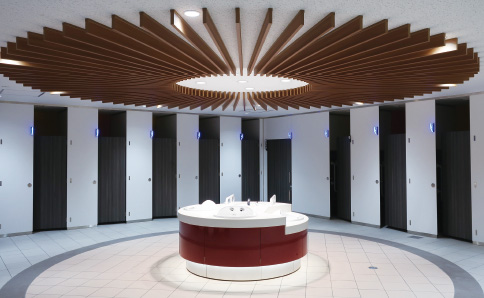

![](/kenso/phenol/img/melamine_img_03.jpg)
トイレブース
![](/kenso/phenol/img/melamine_img_04.jpg)

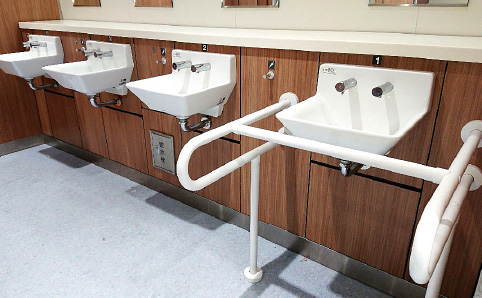

ライニング
フェノール樹脂板の4つの利点
-
FRP強化樹脂と同等の高圧成型板で、衝撃に効果を発揮します。
-
熱硬化性樹脂のフェノール樹脂とメラミン樹脂を使用しており、タバコの熱程度は問題ありません。
-
樹脂と紙の一体成型で水に強い材料です。また湿式清掃にも適応しています。
-
酸性、塩基性、中性薬品に強い材料です。アンモニアに侵される心配はありません。
堅牢で壊れにくく、エッジレスで安全
従来のトイレブースは芯材がベニア板・MDFボード・パーチクルボード・ペーパーハニカムコアなので、水を含んで腐食が進んだり、蹴飛ばしたり傘で突っつくと割れたり穴が空いたりしてしまいます。メラミン系フェノール樹脂板なら堅牢で壊れにくく、エッジレスなのでパネルエッジも必要なく安全なトイレブースを実現できます。
![](/kenso/phenol/img/merit_img_05.png)
清掃で水がかり腐食が進んだ従来の化粧合板
![](/kenso/phenol/img/merit_img_06.png)
壊れやすく穴が空いてしまったトイレブースの補修例
性能試験結果
試験項目 | 試験結果 | 試験方法 |
---|---|---|
曲げ強さ | 14.1~17.6kg/m㎡ | JIS K 6911の5.17 |
破断たわみ | 9.03~11.18mm | JIS K 6911の5.17 |
曲げ弾性 | 1,090~1,580kg/m㎡ | JIS K 6911の5.17 |
引張り強さ | 1,200~1,680kg/c㎡ | JIS K 6902の4.13 |
鉛筆引っかき | 9H以上 | JIS K 5400の8.4 |
耐摩耗性 | 0.038g/100回 | JIS K 6902の4.13 |
耐衝撃性 | 異状なし | JIS K 6902の4.11 |
寸法変化率 | 0.14~0.47% | JIS A 6902の4.11 |
木ねじ保持率 | 228kg | JIS A 5905の6.12 |
吸水による寸法変化 | 0.00% | JIS A 1454の6.8 |
吸水による質量変化 | 0.18% | JIS A 6911の5.26 |
吸水による反り | 0.01mm | JIS A 5422の6.10 |
耐熱性 | 異状なし | JIS K 6902の4.5 |
回転式ラッチ錠で安心
スライドボルト式はスライド錠がずれると穴に入らなくなります。それに対して回転式ラッチは錠前に回転式ラッチを使用しているため、カギがかからなくなる不具合が少なくなります。
![](/kenso/phenol/img/merit_img_07.png)
スライドボルト式
![](/kenso/phenol/img/merit_img_08.png)
回転式ラッチ
指詰め防止機能
合わせタイプのブースを基にドアの吊元と戸先側に14mmの隙間を設け、指のはさみ事故を防ぎます。幼稚園・保育園・学校等に向いています。
![](/kenso/phenol/img/merit_img_09.png)
![](/kenso/phenol/img/merit_img_10.png)
補強材不要で備品取付可能
16mmのパネルであれば補強材を設ける必要がなく、L型・I型手摺、ペーパーホルダーは取付可能です。そのため、納品後でも追加で手摺などを取り付けることが可能になります。
※跳ね上げ手摺は補強材が必要です。

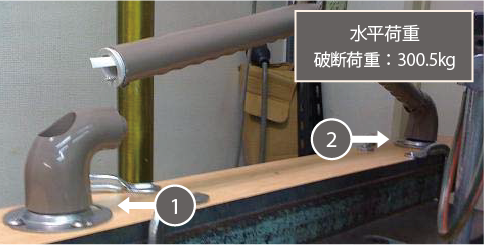

![](/kenso/phenol/img/merit_img_11.png)

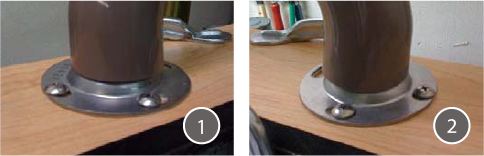

固定ネジの抜け、緩み等は観られませんでした。
![](/kenso/phenol/img/merit_img_12.png)

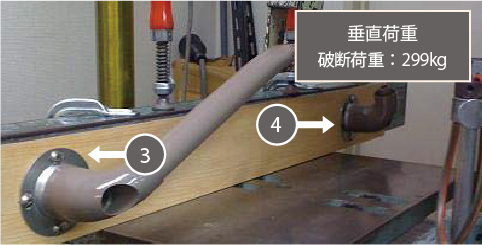

性能試験方法
フェノール樹脂板にトラスタッピングネジ(5×16SUS)で固定し水平・垂直方向に荷重をかける。
![](/kenso/phenol/img/merit_img_13.png)

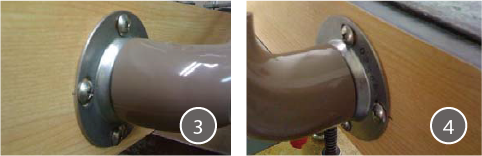

固定ネジの抜け、緩み等は観られませんでした。
![](/kenso/phenol/img/merit_img_14.png)
大判パネルの製造が可能!
パネルサイズ
最大 1,830mm×3,660mmまで
製造可能
ブース天井高
最大 3,600mmまで対応可能
1枚/ジョイントなしの場合
トイレブースのドア開閉時に発生し得るたわみを軽減するため、
使用するパネルの厚みは18mm以上を推奨しています。

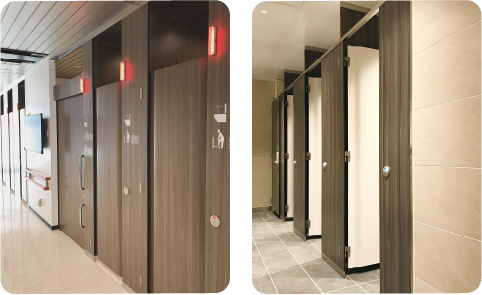

トイレブースに大判パネルを使用するメリット
昨今、快適性・安心感などの観点からトイレの個室化が増加。天井まで高さのあるパネルをブースに使用することは、のぞきや盗撮などの防犯対策になります。
![](/kenso/phenol/img/merit_img_15.png)
抗菌効果をあらゆる空間で発揮
抗菌パネル
抗菌フェノール樹脂板・抗菌メラミン化粧板

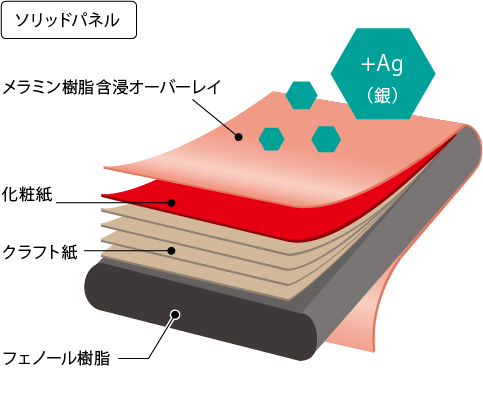

抗菌パネルは、銀の力を利用し表面の抗菌性を強化するとともに、優れた耐衝撃性・耐熱性・耐水性・耐薬品性を発揮します。
![ソリッドパネル](/kenso/phenol/img/anti_img_01.png)
![無機抗菌剤・練込 パネル表面 JP0123085X0001B](/kenso/phenol/img/anti_img_02.png)
SIAAマークは、ISO22196法により評価された結果に基づき、抗菌製品技術
協議会ガイドラインで品質管理・情報公開された製品に表示されています。
抗菌効果についての試験結果
JISZ2801(抗菌加工製品-抗菌性試験方法・抗菌結果)に準じた方法による測定結果です。
下記数値は測定値であり、保証値ではありません。
耐水性 | 大腸菌 抗菌活性値 | 5.8 |
---|---|---|
黄色ブドウ球菌 抗菌活性値 | 4 |
耐光性 | 大腸菌 抗菌活性値 | 5.8 |
---|---|---|
黄色ブドウ球菌 抗菌活性値 | 4.4 |
抗菌活性値/当JIS規格では、抗菌活性値が2.0以上のとき、抗菌効果があるものと判断できるとされています。
抗菌活性値とは、抗菌加工品と無加工品における細菌を接種培養後の、生菌数の対数値の差を示す値です。
パネル規格
厚 み | 0.7mm 1mm 3mm 6mm 13mm 16mm 18mm 20mm |
---|---|
サイズ | 4×8 / 6×6 / 6×8 / 6×12 |
<施工イメージ>
![](/kenso/phenol/img/anti_img_03.jpg)
トイレブース
![](/kenso/phenol/img/anti_img_04.jpg)

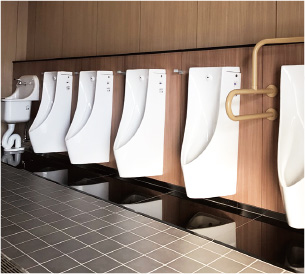

小便器ライニング
![](/kenso/phenol/img/anti_img_05.jpg)
カウンター
標準パネルサイズ
国内製品は最大ワイド寸法が「4尺」ですが、弊社製品は最大ワイド寸法が「6尺」まであります。奥行きが1200mm以上ある物に対してはジョイント無く納めることができ、なおかつ、コスト的にも割安になります。また、天井まで継ぎ目なしで建て込むことが可能となります。
パネル厚 | パネルサイズ | |||
---|---|---|---|---|
6×6 | 4×8 | 6×8 | 6×12 | |
t=6 | ● | ● | ● | ● |
t=13 | ● | ● | ● | ● |
t=16 | ● | ● | ● | ● |
t=18 | ● | ● | ● | ● |
t=20 | ● | ● | ● | ● |
フェノール樹脂板の仕様
トイレブース
ブースの形式(Booth Style)
![](/kenso/phenol/img/spec_img_01.jpg)
- 巾木型
- フロントパネル、隔てパネルに巾木を装備した閉鎖性の大きいタイプ。
![](/kenso/phenol/img/spec_img_02.jpg)
- 巾木+サポート型
- フロントパネルにはサポートを、隔てパネルには巾木を装備したタイプ。フロント側への掃き出しが可能。
![](/kenso/phenol/img/spec_img_03.jpg)
- サポート型
- フロントパネル、隔てパネル共サポートを装備したタイプ。床の清掃が容易。
扉形式(Door Style)
![](/kenso/phenol/img/spec_img_04.jpg)
![](/kenso/phenol/img/spec_img_05.jpg)
フロントパネルを厚くするとブレが小さくなり、ドアを厚くするとバタツキ音が小さくなります。
ベース形式(Base Style)
![](/kenso/phenol/img/spec_img_06.jpg)
SUS304ヘアーライン仕上げ
先付け(埋込型)タイプも賜ります。
![](/kenso/phenol/img/spec_img_07.jpg)
SUS304ヘアーライン仕上げ
隔板形式(Partition Style)
隔てパネルはドアと同じ高さのタイプと、覗き防止用タイプがあります。
ライニング
![](/kenso/phenol/img/spec_img_13.jpg)

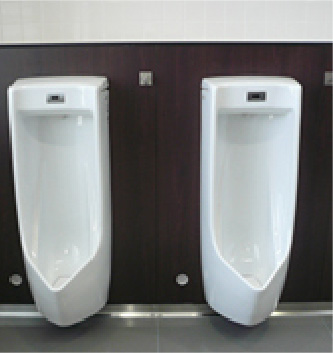

フラット型
![](/kenso/phenol/img/spec_img_14.jpg)

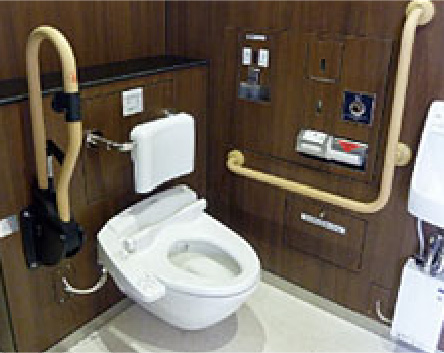

ブース内ユニット型
ユニット型ライニングは工期短縮、設備メンテナンスの容易さがはかれます。
洗面化粧台
![](/kenso/phenol/img/spec_img_15.jpg)

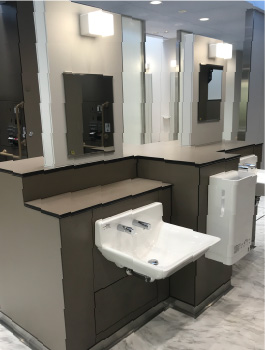

洗面ライニング
![](/kenso/phenol/img/spec_img_16.jpg)

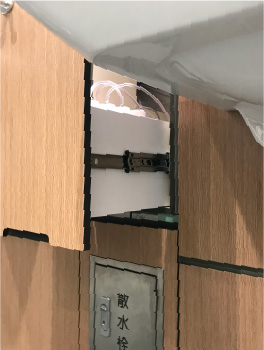

石鹸水引出

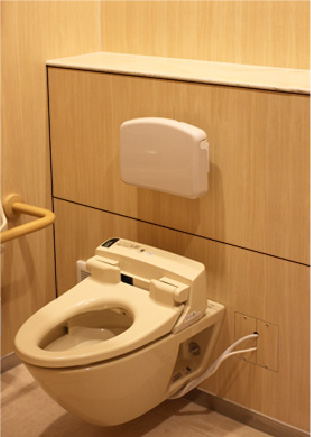

取り外し可能な内装材
(ハンギングパネル)
![](/kenso/phenol/img/spec_img_17.jpg)
ボンド・テープを使用せず壁・ライニングを納めることが可能になりました。
特殊なレールを使用するため、下地を壊すことなくカラーチェンジも可能になります。

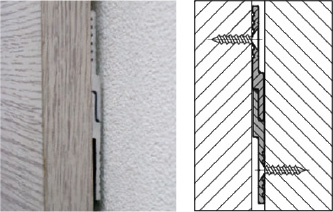

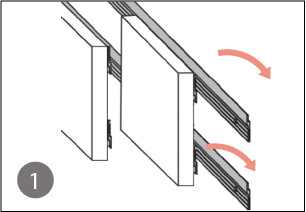

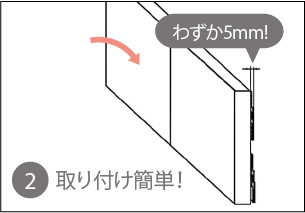

取り付け方法(フェノール樹脂板 6mm)
![](/kenso/phenol/img/spec_img_18.jpg)
![](/kenso/phenol/img/spec_img_19.jpg)
取り付け例
![](/kenso/phenol/img/spec_img_20.jpg)
フェノール樹脂板の特殊加工
ライニング

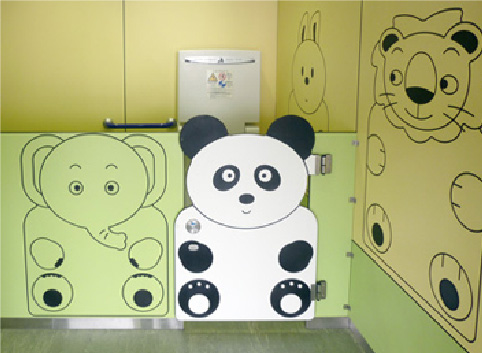

ご希望により、簡単な動物柄・ピクトサイン等を
彫り込むことが可能です。
![](/kenso/phenol/img/spec_img_21.jpg)

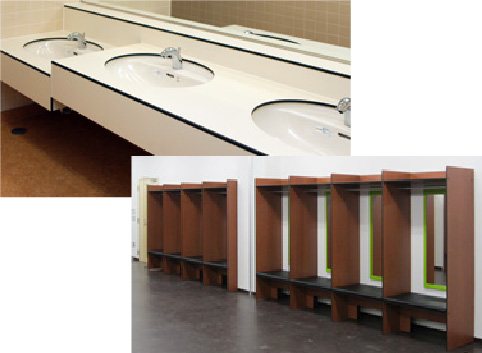

建材としてのフェノール樹脂板
パネルを使用して、洗面台やロッカーの
製作も行うことが出来ます。
![](/kenso/phenol/img/spec_img_22.jpg)
オプションで、FSC®認証製品を使用できます。
地球樹FSC®認証フェノール樹脂板
![FSC-COC登録番号 SA-COC-001661](/kenso/phenol/img/fsc_img_01.png)

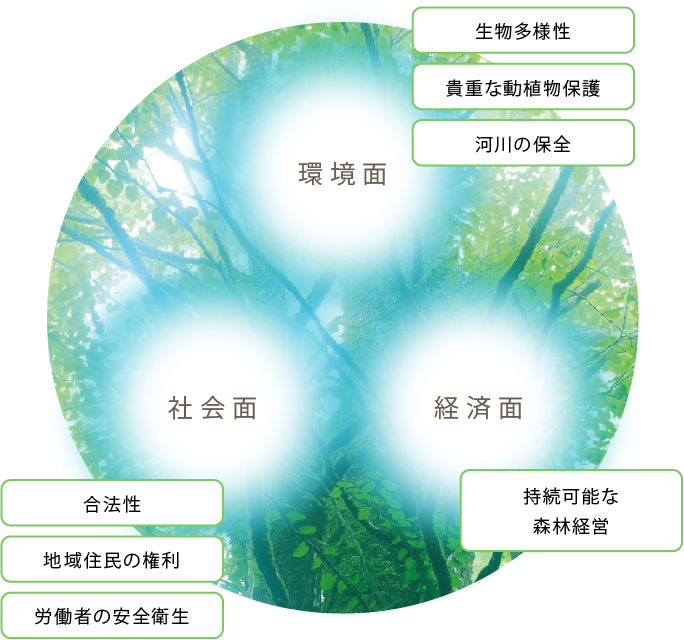

持続可能な森林保護を目的に設立された
FSC(Forest Stewardship Council、森林管理協議会)は、
国際的な森林認証を行う第三者機関で、
世界で最も信頼性が高い認証制度と言われています。
FSC認証製品の使用により、
環境に配慮することを効果的にアピールできます。
